산업용 기계의 소형화 및 경량화에 기여하여 에너지 절약 및 안전성 향상

NTN 주식회사(이하 'NTN')는 리버스 입력 차단 클러치 ® 「토크 다이오드」의 새로운 라인업으로서 종래 제품*1 대비 외경 1/3(10mm), 무게 1/14(5g)의 콤팩트·경량 토크 다이오드 TDL8을 개발했습니다.



"토크 다이오드 ®"는 모터와 변속기등 두 개의 동력 전달 축 사이에서 사용하며 입력축에서의 회전(토크)를 출력축으로 전달하고 출력축의 회전(토크)는 입력축으로 전달하지 않는 역입력 차단 클러치입니다. 토크 다이오드에는 출력축을 회전시키려고 해도 출력축이 잠겨 있어 입력축에 회전이 전달되지 않는 잠금형과 출력축을 회전시키면 출력축이 공전 해 입력축에 회전을 전달하지 않는 자유형의 두 종류가 있습니다.



잠금형 토크 다이오드(TDL)는 외륜, 내륜, 케이지, 롤러, 스프링, 측판으로 구성되며 고객이 제공하는 입력축과 함께 사용됩니다. 입력축의 회전은 내부 링과 통합된 출력축으로 전달되고, 입력축이 회전하지 않으면 롤러와 스프링이 출력축을 잠그고 역방향 입력을 차단합니다. 유사한 기능을 가진 전자기 브레이크에 비해 TDL은 전기 및 배선이 필요하지 않으므로 설치된 장비의 에너지를 절약하고 정전 시 안전 성능이 우수합니다.



이러한 기능을 활용하여 TDL은 출력축의 의도하지 않은 회전을 방지하기 위한 역입력 방지 메커니즘과 정전 시 입력축의 회전이 멈출 때 안전을 보장하는 낙하 방지 메커니즘에 사용됩니다. 예를 들어, 자동차에서는 시트 표면의 높이를 조절할 때 레버를 조작하여 시트를 올리고 내리고 조작이 없을 때는 시트 높이를 유지하는 시트 리트터 기구에 채용하고 있습니다*2.



이번에 개발한 소형 경량 토크 다이오드인 TDL8은 새로 개발된 극소형 롤러에 더해 기존보다 공간을 절약할 수 있는 독특한 모양의 스프링을 채택해 당 사 기존 디자인을 적용한 동급 제품보다 롤러를 더 많이 탑재했다. 그 결과, 당 사 기존 TDL28보다 소형화된 외륜 외경 10mm와 1/14의 경량화된 중량5g을 달성했습니다.



이 개발 제품은 기존 제품보다 훨씬 작고 가벼워 장착 장비의 소형화, 경량화 및 에너지 절약에 기여합니다. 또한 장착 기구를 소형화 할 수 있다면 그 기구를 가공하는데 필요한 전력이나 절삭액, 공구의 소비 등을 줄일 수 있어 에너지 절약 및 장비 제조 시 환경 영향 감소에 기여할 수 있습니다.



전 세계적으로 탄소 중립을 달성하기 위한 노력이 진행되고 있는 가운데, NTN은 역입력 방지 기구, 낙하 방지 기구를 필두로 하는 다양한 산업 기계에 이 제품을 널리 보급할 것이며, 장비 자체와 그 제조의 에너지 절약을 통해 지속 가능한 "원활한 사회"를 실현하는 것을 목표로 할 것입니다.



클러치 관련 제품 카탈로그(Cat.No.6405/J)

https://www.ntn.co.jp/japan/products/catalog/ja/6405/index.html

2010년 6월 1일 보도자료: 자동차 시트 리프터용 "박형 토크 다이오드" 개발 https://www.ntn.co.jp/japan/news/new_products/news201000037.html



특징(기존 TDL28과 비교)

1) 소형	외륜 외경 10 mm, 종래품 대비 1/3(TDL28:30 mm)
2) 경량	중량 5g, 종래품 대비 1/14(TDL28:70g)



용도

각종 산업기계(역입력 방지 기구, 낙하 방지 기구 등)

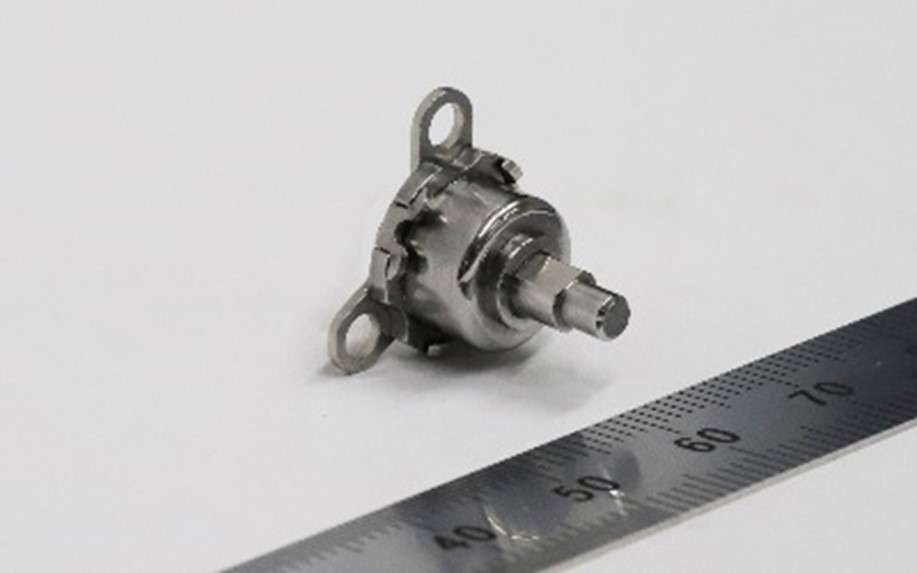

제품 사진

주요 차원: 외륜 직경 10mm

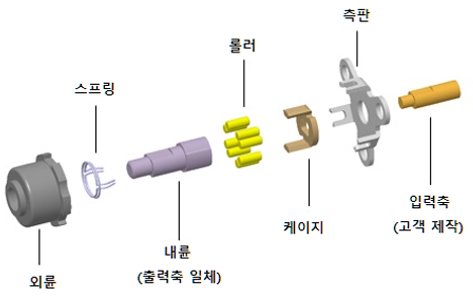

구조



잠금형 토크 다이오드의 기능

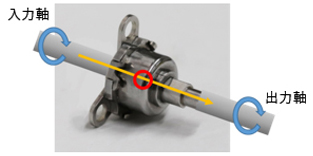

입력축의 회전은 출력축으로 전달됩니다.

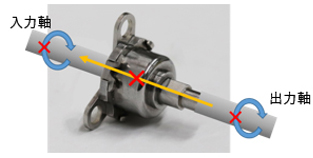

출력 샤프트를 돌리려고 해도 출력 샤프트가 회전하지 않고 회전이 입력 샤프트로 전달되지 않습니다
.

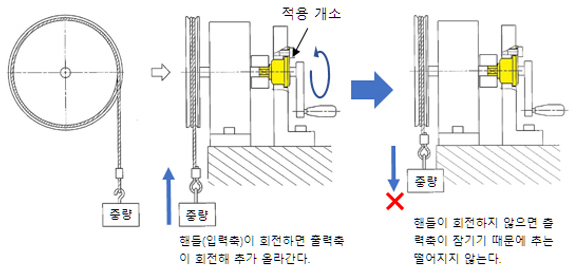

본 개발 제품의 적용 사례(낙하 방지 기구)
