업계 최고속도의 직진 피더 「크로스 드라이브 리니어 피더」와 통신 기능 장착 파츠 피더 컨트롤러 개발

업계 최고 속도! 고속 반송과 보조 에어 삭감을 양립한 직진 피더

상태 감시가 가능하고 다품종 소량 생산의 운전 조건에 대응하는 컨트롤러

NTN 주식회사(이하, NTN)는, 제조 현장의 가공 설비에 부품(워크)을 공급하는 직진 피더로서 보조 에어를 삭감하면서 업계 최고 속도인 최대 18m/min의 고속 반송을 실현한 「크로스 드라이브 리니어 피더」와, 다수의 운전 조건 설정이나 운전 상태 감시가 가능한 통신 기능이 포함된 파츠 피더 컨트롤러를 개발했습니다. 사회 정세의 변화나 기술 혁신에 의해 제조업의 니즈가 다양화되는 가운데, 제조업의 생산성 향상이나 제조에 있어서 탄소 중립 실현에 공헌해 갈 것입니다.



파츠 피더의 시장 니즈

생산 연령 인구의 감소나 탄소 중립을 배경으로, 파츠 피더에는 부품의 반송 속도의 향상과 더불어 반송을 보조하는 에어량이나 그에 수반하는 소비 전력 삭감이 요구되고 있습니다. 또한 다품종 소량 생산을 위해서, 하나의 파츠 피더로 다양한 워크를 반송하는 일이 많아지고 있어 워크에 따른 다양한 운전 조건의 설정을 1대의 컨트롤러로 실현해야 하는 니즈가 높아지고 있습니다.

(1) 「크로스 드라이브 리니어 피더」

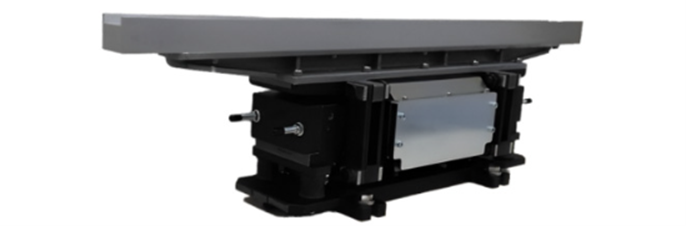

「크로스 드라이브 리니어 피더」

특징

1. 고속 반송	판 스프링을 수평방향과 수직방향으로 교차(크로스)시키는 독자설계에 의해 고속 반송에 필요한 높은 진폭과 더불어 고주파수의 진동을 발생. 워크 반송의 저해 요인이 되는 피칭 운동*1을 없앤 독자기구로 직진 피더로서 업계에서 가장 빠른 최대 18m/min(종래품 대비 3배의 고속화)의 고속 반송을 실현. 직진 피더에 사용하는 에어량을 종래품 대비 최대 1/5*2로 절감.
2. 저소음	상술한 독자 설계에 의해, 종래품 대비 17%의 정숙화를 실현

*1)직진 피더의 입구와 출구에서 진동이 다르기 때문에 워크가 그 자리에 머무르거나 되돌아

가는 현상

*2)사용 조건에 따름

용도

자동차 관련 부품이나 수지 부품, 의약품 등의 반송



(2) 통신 기능이 있는 파츠 피더 컨트롤러

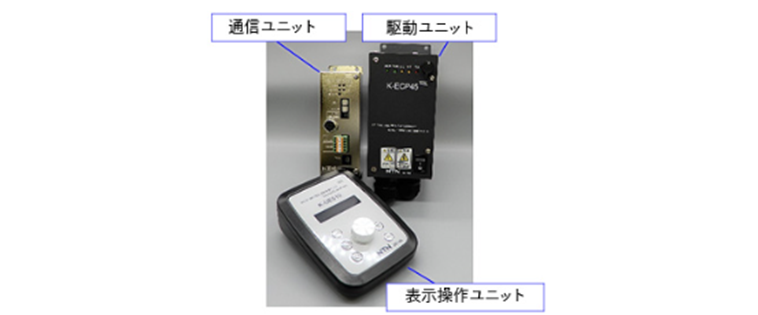

통신 기능이 포함된 파츠 피더 컨트롤러

(왼쪽 위: 통신 유닛, 오른쪽 위: 구동 유닛, 아래: 표시 조작 유닛)

특징

1. 다품종 소량 생산성에 대응	・PC나 PLC(프로그래머블 로직 컨트롤러)*3를 이용한 지령으로 운전조건을 무제한 등록해 파츠 피더를 제어할 수 있다.
2. 상태 감시 가능	・운전 시 모니터링이 가능. 운전 상태의 변화를 실시간으로 보다 정확하게 파악하는 동시에 데이터를 축적함으로써 시기적절한 유지보수가 가능해져 돌발적인 설비의 고장에 의한 생산 정지를 미연에 방지.

* 컨트롤러는 파츠 피더에 조립하여 직접 제어하는 구동 유닛과 가공 설비의 제어반에 조립하여 구동 유닛으로의 운전 조건 지령이나 파츠 피더의 운전 상태 데이터를 송신하는 통신 유닛으로 구성되어 있습니다. 또한 파츠 피더 부근에서 직접 운전 조건의 설정이 가능한 표시 조작 유닛도 옵션으로 준비되어 있습니다.



*3) 설비 등을 제어를 실시하는 장치로 스위치나 센서, 모터 등 복수의 입출력 장치와 접속이 가능



용도

파츠 피더의 운전 제어



덧붙여 본 개발품 두 품목은 11월 29일 ~ 12월 2일에 도쿄 빅 사이트에서 개최되는 「2023 국제 로봇전」에 출품됩니다.



참고

파츠 피더에 대하여

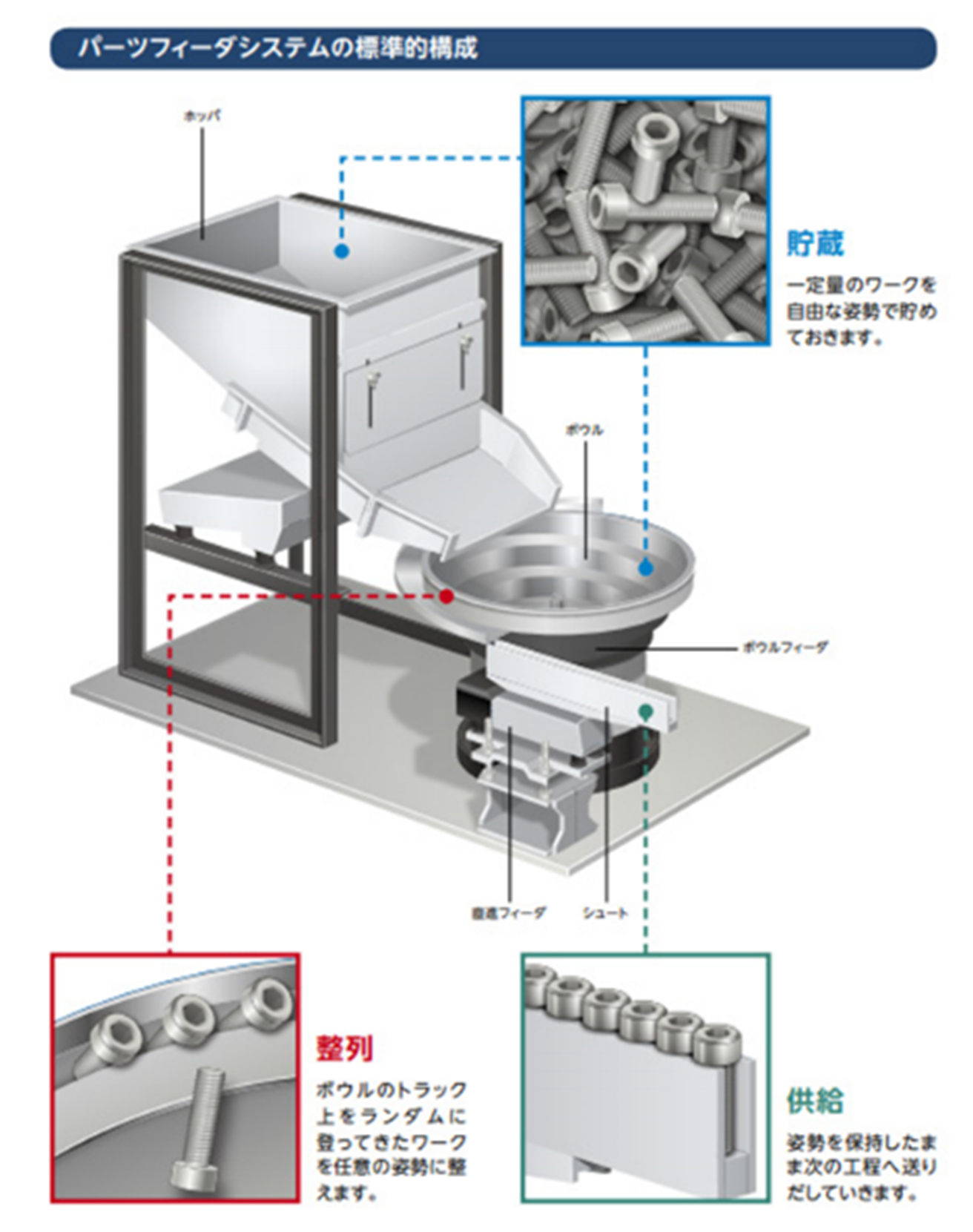

파츠 피더는 기계 부품이나 전자 부품 등 다양한 워크를 가공 설비에 공급하는 장치입니다. 워크를 저장하는 호퍼와 워크를 정렬하는 보울(bowl) 피더, 그러한 워크를 가공 설비에 공급하는 직진 피더로 구성됩니다.

파츠 피더 내부에는 판 스프링과 전자석이 설치되어 있어 전자석의 ON/OFF와 판 스프링의 힘으로 진동을 발생시켜 워크를 반송합니다.

보울(bowl)이나 슈트, 워크의 크기나 중량, 형상 등에 따라 진동 주파수와 진폭은 다릅니다. 컨트롤러는 전자석을 ON/OFF하는 타이밍을 조정하여 최적의 진동이 될 수 있도록 제어합니다.
