알루미늄 복합형 수지 미끄럼 나사 판매 시작

알루미늄 합금과 독자적인 수지 재료의 일체 성형으로 우수한 내하중성과 내구성, 방열성 발휘

다양한 사이즈에 대응할 수 있으며, 고속 이동 및 고 하중 영역에도 대응!

NTN 주식회사(이하, NTN)는, 알루미늄 합금과 독자적인 PPS*1 수지 복합 재료를 일체 성형한 알루미늄 복합형 수지 미끄럼 나사를 개발하고, 판매를 개시했습니다. 수지 미끄럼 나사가 갖는 정숙성과 그리스리스 등의 특징과 더불어 우수한 내하중성과 내구성, 방열성을 갖춘 알루미늄 복합형 수지 미끄럼 나사를 고속 이동 용도나 고 하중 영역에 대응하는 시리즈 상품으로 의료기기나 반도체 제조 장치를 비롯한 폭넓은 용도로 제안 드립니다.

*1) Poly Phenylene Sulfide(폴리페닐렌설파이드)의 약자. 사출성형이 가능하며 연속 사용온도 230℃의 열가소성 수지로 내열성, 내약품성, 전기절연성이 우수함.

개발 배경

수지 미끄럼 나사는 모터 등의 회전 운동을 직선 운동으로 변환하는 상품입니다. 정숙성과 그리스 없이 사용할 수 있는 것이 특징으로 의료 분야나 반도체 제조 분야, 식품 기계 분야 등의 각종 반송 장치에 다수 채용되고 있습니다.

이번에 NTN은 너트에 수지만을 이용한 수지 단체형 미끄럼 나사보다 내하중성이나 내구성, 방열성이 뛰어난 알루미늄 복합형 수지 미끄럼 나사를 개발해, 시제품의 제공 및 개량을 거쳐 판매를 개시했습니다.

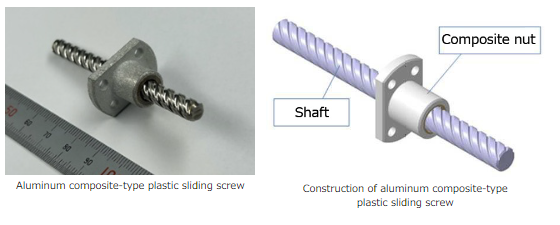

본 상품은 알루미늄 합금 제의 기재와 PPS 수지 복합 재료를 일체 성형한 복합 너트를 이용하고 있어, 알루미늄 합금에 특수 표면 처리를 실시함으로써 수지와의 높은 밀착성을 실현하고 있습니다. 수지 단체형과 같은 각종 사이즈에 대응하는 상품으로 시리즈화했기 때문에, 교체는 물론 고속 이동이나 고 하중 영역 등 폭넓은 환경에서 사용할 수 있습니다.

알루미늄 복합형 수지 미끄럼 나사의 특징

알루미늄 합금 제의 기재와 NTN 독자적인 PPS 수지 복합 재료의 일체 성형에 의해 허용된 액시얼 하중을 수지 단체형과 비교하여 80% 향상*2 시켰습니다. 알루미늄 합금 제의 기재를 사용하여 수동부의 온도 상승을 억제하고 수지 단체형 미끄럼나사에 비해 마모량이 70% 감소*2, 장수명화도 실현되었습니다.

알루미늄 합금 제의 기재 사용으로 수지 단체형 미끄럼 나사와 비교하여 방열성이 40% 향상*2. 습도 발열에 의한 주변 부품 및 기계에 대한 영향을 억제할 수 있습니다.

수지 단체형 미끄럼 나사와 마찬가지로 그리스가 필요 없기 때문에 유지 보수 횟수를 줄이는 데 기여합니다. PPS 수지 복합 재료는 수지 단체형과 마찬가지로 마찰 계수가 낮고, 높은 정숙성을 가지고 있습니다.

*2) 축경 12mm, 리드(너트가 1회전 했을 경우 직진 방향으로 이동하는 거리) 2mm 사양의 경우. 상품 사양이나 사용 조건에 따라 다릅니다.

NTN은 의료 기기나 반도체 제조 장치, 식품 기계 등의 각종 반송 장치 전용으로 본 상품의 제안을 진행시켜 고속 이동 등의 고기능화에 공헌해 가겠습니다. 향후도 대응 가능한 나사 사양을 개발해, 라인업을 확충하는 것으로, 자동화·작업자를 줄이는 것을 배경으로 한 로봇·반송 장치 시장의 수요 증가에 대응하는 것과 동시에 시장의 진전에 기여해 가겠습니다.

의료기기, 반도체 제조 장치, 식품기계 등 각종 반송 장치

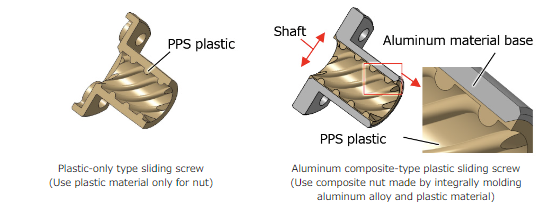

기존 제품과의 구조 비교

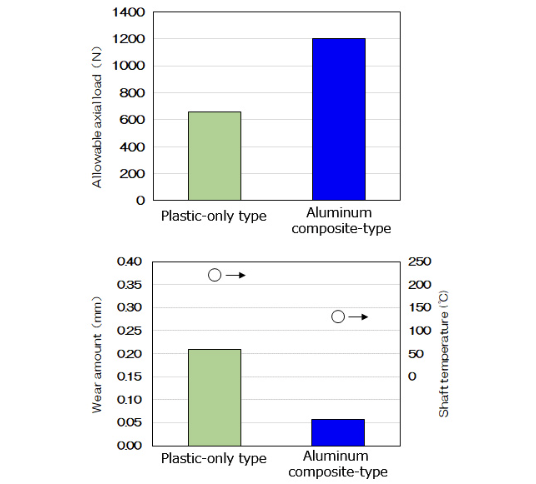

수지 단체형 미끄럼 나사와의 성능 비교(대표 예: 축경 12mm, 리드 2mm 사양)

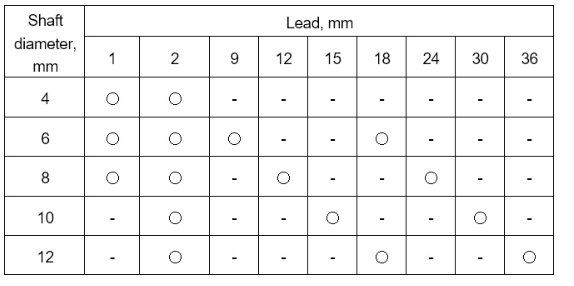

NTN 알루미늄 복합형 수지 미끄럼 나사 사양
