공작기계 주축용 그리스 윤활 베어링용으로 고속 회전에 대응하는 수지 케이지 개발

사출 성형 가능한 수지 케이지로서 업계 최고 수준인 dmn값 135만의 고속 회전 성능 실현

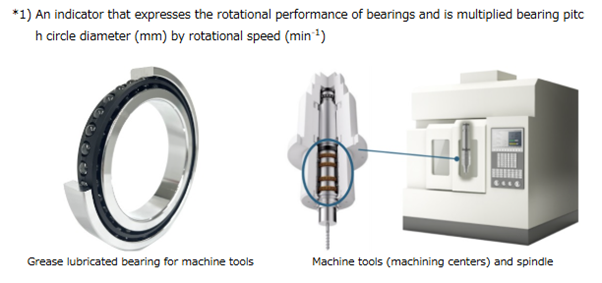

NTN 주식회사(이하, NTN)는, 공작 기계 주축용의 그리스 윤활 베어링용으로, 성형 수지 케이지로서 업계 최고 수준의 고속 회전 성능 dmn치*1 135만을 실현하는 수지 케이지를 개발했습니다. 생산성이 뛰어난 성형 수지 케이지의 고속 회전화에 의해 그리스 윤활 베어링의 적용 범위를 한층 더 확대해 공작 기계의 가공 시간의 단축이나 에너지 절약화에 공헌합니다.

개발 배경

가공 시간의 단축을 위해 공작 기계의 고속 회전화가 진행되는 가운데 공작 기계의 주축용 베어링에도 고속 회전 성능이 요구되고 있습니다. 주축용 베어링의 윤활 방법에는 에어 오일 윤활과 그리스 윤활이 있으며, 일반적으로 고속 회전에 적합한 것은 에어 오일 윤활로 되어 있습니다. 그러나, 에어 오일 윤활은 에어 오일의 공급이나 오일 미스트의 회수 등을 위한 부대설비가 필요하기 때문에, 최근에는 에너지 절약화를 목적으로 하여 그리스 윤활에의 전환이 진행되는 것과 동시에, 그리스 윤활 베어링의 고속 회전 대응에의 요구가 높아지고 있습니다.

이번에 NTN은 재료와 설계를 최적화함으로써 생산성이 뛰어난 성형 수지 케이지의 고속화를 실현했습니다

개발품의 특징

또한 본 케이지는 형상을 최적화하여 베어링 장착 후 초기 회전 시 그리스 거동을 제어함으로써 길들여 운전을 포함한 온도 상승을 억제하고 수명 연장도 실현하고 있습니다.

NTN은 이번에 개발한 본 케이지를 당사의 ULTAGE 시리즈*2를 포함한 공작기계용 그리스 윤활 베어링에 적용하여 에어 오일 윤활 베어링에서의 전환을 글로벌하게 제안합니다. 또, 케이지  이외에도 그리스 등 베어링을 구성하는 각 요소에 있어서의 개발을 진행해, 그리스 윤활 베어링의 새로운 고속 회전 대응을 추구하는 것으로, 각종 제조 현장의 생산성 향상 및 에너지 절약화에 공헌해 갑니다.

NTN은, 본 상품을 11월 5일~10일에 도쿄 빅 사이트에서 개최되는 「제32회 일본 국제 공작 기계 전시회(JIMTOF2024)」에 출전합니다.

*2) ULTAGE는 궁극을 의미하는 【Ultimate】와 모든 방면에서의 활약을 의미하는 【Stage】를 조합한 조어로 정밀 베어링의 궁극을 추구하는 표현한 것입니다.

용도

공작기계 주축(복합 가공기, 머시닝 센터, 선반) 등

구조

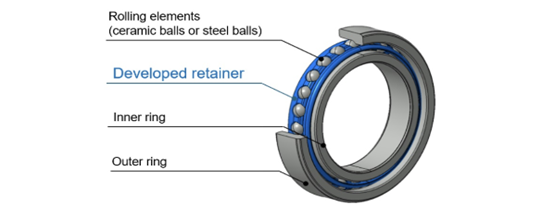

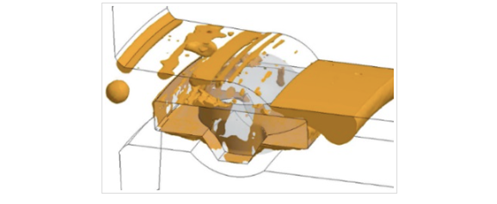

베어링의 전주면에서의 그리스 거동 해석 이미지

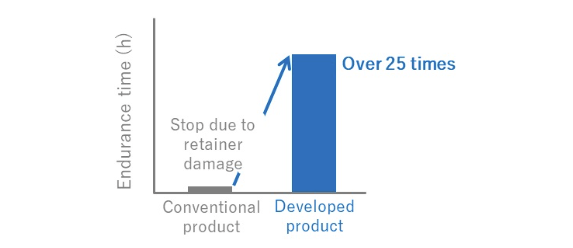

한계 속도에 의한 개발 케이지의 내구성 평가
