공작 기계용 '고속 서브 모터용 깊은 홈 볼 베어링' 개발

• 케이지의 재료나 형상을 재검토하여 고속 회전 대응과 저진동화 실현

NTN 주식회사(이하, NTN)는, 공작 기계 주축의 구동 부위에 사용되는 공작 기계용 서브 모터용 베어링으로서 고속 회전 대응과 저진동화를 실현한 「고속 서브 모터용 깊은 홈 볼 베어링」을 개발했습니다. 공작 기계의 가공 시간의 단축이나 가공 정밀도의 향상에 공헌하는 상품으로서 전 세계를 대상으로 제안을 진행해 가겠습니다.

개발 배경

제조 현장에서, 노동 인구의 감소를 배경으로 인력 절감이나 생산성 향상에 관한 대처가 진행되는 가운데, 공작 기계는 가공 시간의 단축을 위한 주축의 고속 회전화나, 품질 안정화를 위한 가공 정도의 향상이 진행되고 있습니다. 이에 따라 공작기계의 구동력을 발생시키는 서브모터에 사용되는 베어링 또한 고속 회전 대응 및 저진동화가 요구되고 있습니다.

베어링이 고속 회전하면 원심력에 의한 케이지의 변형·파손이나 베어링 내부의 발열이라는 과제가 있습니다만, NTN은 케이지의 거동이 진동의 원인이 되는 것에 주목해, 케이지의 재료나 형상의 재검토에 의해 케이지 거동을 안정시킴으로써, 고속 회전 성능과 진동 특성을 향상시킨 공작기계용 「고속 서브 모터용 깊은 홈 볼 베어링」을 새롭게 개발했습니다.

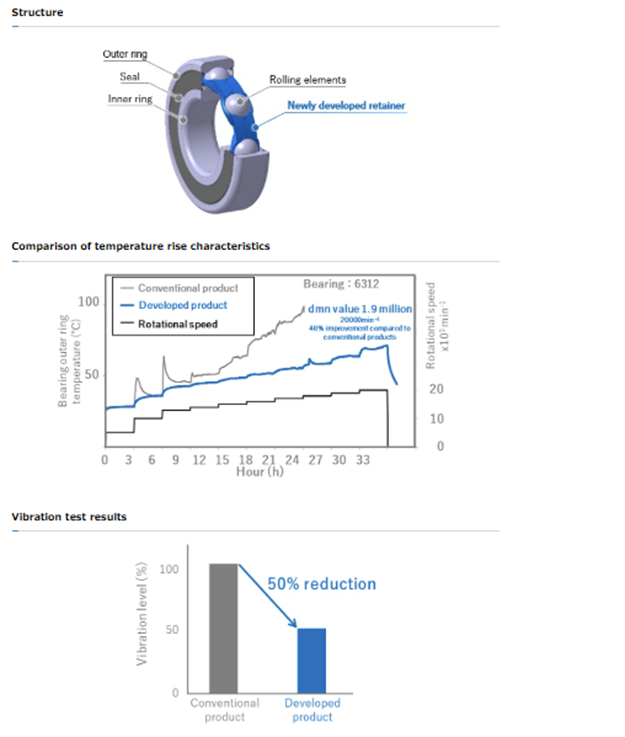

개발품의 특징

*1) 베어링의 회전 성능을 나타내는 지표로 베어링 피치 원지름(mm)×회전 속도(min-1)

NTN은 공작 기계용 서브 모터용의 본 상품과 로봇용 서브 모터의 소형화에 공헌하는 「서브 모터용 저발진 베어링*2」를 글로벌하게 제안해, 각종 산업 기계의 동력원으로서 폭넓게 사용되는 서브 모터의 소형화·고속화 등의 성능 향상에 기여하고 제조 현장이 가지고 있는 다양한 과제의 해결에 공헌합니다.

NTN은 11월 5일~10일에 도쿄 빅 사이트에서 개최되는 「제 32회 일본 국제 공작 기계 전시회(JIMTOF 2024)」에 본 상품을 출전합니다.

*2) 2020년 11월 10일 보도자료:

「서브모터용 저발진 베어링」을 개발　https://www.ntn.co.jp/japan/news/new_products/news202000069.html

용도

공작기계용 서브 모터

대응 사이즈

내경 φ40mm ～
